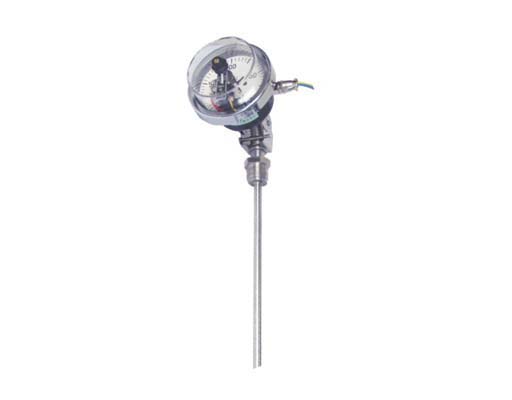

一、电接点双金属温度计概述
电接点双金属温度计应用于生产现场对温度需自动控制和报警。可以直接测量各种生产过程中的 -80 ℃ -+500 ℃范围内液体、蒸汽和气体介质温度。
二、电接点双金属温度计主要特点
现场显示温度，直观方便；具有自动切断电源和报警功能；安全可靠，使用寿命长；多种结构形式，可满足不同要求工作原理
电接点双金属温度计是利用温度变化时带动触点变化，当其与上下限触点接触或断开的同时，使电路中的继电器动作，从而自动控制和报警。
三、电接点双金属温度计主要技术参数
|
产品执行标准：
JB/T8803-1998
GB3836-83
标度盘公称直径： 100
精度等级： 1.0 、 1.5
热响应时间：≤ 40s
防护等级： IP55
正常工作大气条件：温度 -25-+55 ℃相对湿度≤ 85 ﹪。
设定点误差：设定点误差应不超过基本误差限的 1 ． 5 倍。
切换差：切换差误差应不超过基本误差限的 1 ． 5 倍。 |
四、电接点双金属温度计型号及规格
|
型 号 |
测温范围℃ |
精度等级 |
保护管材料 |
规 格 L(mm) |
安装固定装置 |
|
WSSX-400 |
-40-+80
0-+50
0-+100
0-+150
0-+200
0-+300
0-+400
0-+500 |
1.5 |
1Cr18Ni9Ti
304
316
316L
哈氏 C-276 |
75
100
150
200
300
400
500
750
1000 |
无固定装置 |
|
WSSX-410 |
|
WSSX-480 |
|
WSSX-401 |
可动外螺纹 |
|
WSSX-411 |
|
WSSX-481 |
|
WSSX-402 |
可动内螺纹 |
|
WSSX-412 |
|
WSSX-482 |
|
WSSX-403 |
固定螺纹 |
|
WSSX-413 |
|
WSSX-483 |
|
WSSX-404 |
固定法兰 |
|
WSSX-414 |
|
WSSX-484 |
|
WSSX-405 |
卡套螺纹 |
|
WSSX-415 |
|
WSSX-485 |
|
WSSX-406 |
卡套法兰 |
|
WSSX-416 |
|
WSSX-486 | |
