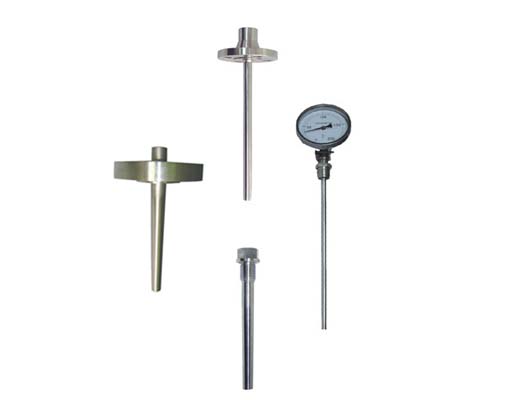

一、热套式双金属温度计概述
双金属温度计配合各式安装套管，满足不同压力等级要求。可以直接测量各种过程中的-80～+500℃范围内液体、蒸汽和气体介质以及固体表面测温。
二、热套式双金属温度计技术参数
·标度盘公称直径：100、150
·精度等级：（1.0），1.5
·热响应时间：≤40S
·防护等级：IP55
·连接尺寸：M20×1.5，NPT1/2
三、热套式双金属温度计外形及尺寸
|
形式 |
D |
A |
B |
E |
d |
|
径向型 |
105 |
23 |
73 |
- |
φ8
φ10 |
|
155 |
23 |
73 |
- |
|
轴向型 |
65 |
50 |
110 |
34 |
|
105 |
50 |
110 |
34 |
|
万向型 |
105 |
23 |
178 |
120 |
|
155 |
23 |
178 |
120 |
|
电接点轴向 |
128 |
40 |
135 |
- |
|
电接点径向型 |
128 |
72 |
150 |
42 |
|
电接点万向型 |
128 |
40 |
175 |
98 |
四、热套式双金属温度计型号及规格
|
型号 |
测温范围℃ |
精度等级 |
保护和材料 |
规格 |
公称压力 |
安装固定装置 |
|
WSS-403S |
-80～+40
-40～+80
0～50
0～100
0～150
0～200
0～300
0～400
0～500 |
1.5 |
1Cr18Ni9Ti
304
316
316L
哈氏C-276 |
150
200
250
300
350
400
500
550 |
≤30Mpa |
螺纹连接式 |
|
WSS-503S |
|
WSS-413S |
|
WSS-513S |
|
WSS-483S |
|
WSS-583S |
|
WSSX-403S |
|
WSSX-413S |
|
WSSX-483S |
|
WSS-403L |
1.5-40Mpa* |
法兰连接式 |
|
WSS-503L |
|
WSS-413L |
|
WSS-513L |
|
WSS-483L |
|
WSS-583L |
|
WSSX-403S |
|
WSSX-413L |
|
WSSX-483L |
1）可配各式安装套管，热安装套管形式、
2）保护管其余材质根据协议订货；
3）打“*”表示公称压力根据法兰压力等级而定，
五、热套式双金属温度计选型须知
1）型号
2）精度等级
3）测温范围
4）安装固定形式
5）热安装套管形式
6）插入长度 |
