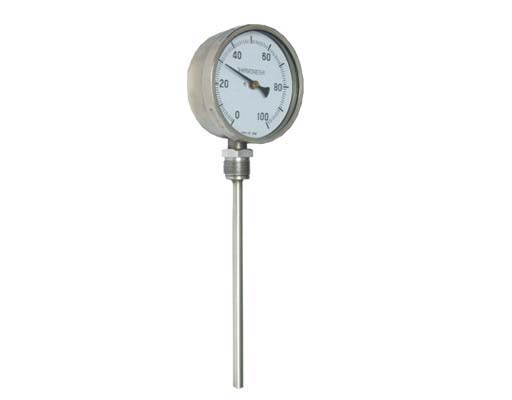

一、轴向型双金属温度计概述
WSS系列轴向型双金属温度计是一种适合测量中、低温的现场检测仪表，可直接测量气体、液体和蒸汽的温度，具有防水、防腐蚀、耐震支、直观易读、耐用等特点。广泛应用于石油、化工、机械、纺织、印染、热力发电等工业测量和科研部门。
双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针 旋转，工作仪表便显示出热电势所应的温度值。
二、轴向型双金属温度计主要技术参数
|
产品执行标准：
JB/T8803-1998
GB3836-83
标度盘公称直径： 60 、 100 、 150
精度等级： 1.0 、 1.5
热响应时间：≤ 40s
防护等级： IP55
角度调整误差 ： 角度调整误差 应不超过其量程的 1.0 ％
回差： 温度计回差应不大于基本误差限的绝对值
重复性： 温度计重复性极限范围切应不大于基本误差限绝对值的 1 ／ 2 |
三、轴向型双金属温度计测量范围
|
测 温 范 围 ℃ |
适 应 范 围 |
|
工业、 商业 |
实验室、小型 |
|
-80-+40 |
√ |
√ |
|
-40-+80 |
√ |
√ |
|
0-50 |
√ |
√ |
|
0-100 |
√ |
√ |
|
0-150 |
√ |
√ |
|
0-200 |
√ |
√ |
|
0-300 |
√ |
√ |
|
0-400 |
√ |
√ |
|
0-500 |
√ |
√ |
四、轴向型双金属温度计型号及规格
|
型 号 |
测温范围℃ |
精度等级 |
保护管材料 |
规 格 |
安装固定装置 |
|
D |
L |
|
WSS-300 |
-80 -+ 40
0 - 80
0 - 100
0 - 150
0 - 200
0 - 400
0 - 500
|
1 ． 5 |
1Cr18Ni9Ti
304
316
316L
哈氏 C-276 |
Φ 60 |
75
1 00
150
200
300
400
500
750
1000 |
无固定装置 |
|
WSS-400 |
Φ 100 |
|
WSS-500 |
Φ 150 |
|
WSS-301 |
Φ 60 |
可动外螺纹 |
|
WSS-401 |
Φ 100 |
|
WSS-501 |
Φ 150 |
|
WSS-302 |
Φ 60 |
可动内螺纹 |
|
WSS-402 |
Φ 100 |
|
WSS-502 |
Φ 150 |
|
WSS-303 |
Φ 60 |
固定螺纹 |
|
WSS-403 |
Φ 100 |
|
WSS-503 |
Φ 150 |
|
WSS-304 |
Φ 60 |
固定法兰 |
|
WSS-404 |
Φ 100 |
|
WSS-504 |
Φ 150 |
|
WSS-305 |
Φ 60 |
卡套螺纹 |
|
WSS-405 |
Φ 100 |
|
WSS-505 |
Φ 150 |
|
WSS-306 |
Φ 60 |
卡套法兰 |
|
WSS-406 |
Φ 100 |
|
WSS-506 |
Φ 150 | |
