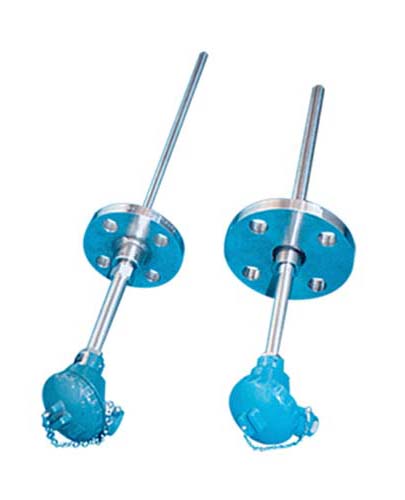

一、装配式热电阻概述
装配式热电阻通常与温度变送器，调节器以及显示仪表等配套使用，组成过程控制系统，用以直接测量或控制各种生产过程中-200℃-500℃范围内的液体，蒸汽和气体介质以及固体表面的温度。
装配式热电阻热电阻是利用物质在温度变化时本身电阻也随着发生变化的特性来测量温度的。当被测介体中有温度剃度存在时，所测的温度是感温元件所在范围介质中的平均温度。尽管各种热电阻的外形差异很大，但是它们的基本结构却大致相似，一般有感温元件，绝缘套管，保护管，和接线盒等主要部分组成。
二、装配式热电阻特点
·压簧式感温元件，抗振性能好；
·测温精度高；
·机械强度高，耐压性能好；
·进口薄膜电阻元件，性能可靠稳定。
三、装配式热电阻工作原理
装配式热电阻是利用物质在温度变化时本身电阻也随着发生变化的特性来测量温度的。热电阻的受热部分（感温元件）是用细金属丝均匀地双绕在绝缘材料制成的骨架上，当被测介质中有温度梯度存在时，所测得的温度是感温元件所在范围内介质层中的平均温度.
温度测量范围及允差
|
分度号 |
0℃时的公称电阻R(0℃)值Ω |
电阻比W(100℃) |
测温范围允差 |
|
测温范围(℃) |
允差 |
|
Pt10 |
10 |
1.3850 |
陶瓷元件：
-200～600
玻璃元件：
-200～500
云母元件：
-200～420 |
A级：
±（0.15+0.2%|t|）
B级：
±（0.3+0.5%|t|） |
|
Pt100 |
100 |
|
pt500 |
陶瓷元件：
-200～600
玻璃元件：
-200～500
云母元件：
-200～420 |
A级：
±（0.15+0.2%|t|）
B级：
±（0.3+0.5%|t|） |
|
pt1000 |
A级：
±（0.15+0.2%|t|）
B级：
±（0.3+0.5%|t|） |
|
Cu50 |
50 |
1.4280 |
-50～100 |
±（0.3+0.5%|t|） |
长度规格
|
保护管直径 |
长度 L |
|
Ø12 |
225 250 350 400 450 550 650 900 1150 |
|
Ø16 |
300 350 400 450 500 650 900 1150 1650 2150 |
|
锥型保护管 |
225 250 300 400 |
注：工业热电阻的插入长度：l=L-150mm。
接线盒种类
|
外形 |
代号及规格 |
|
名称 |
连接尺寸 |
材质 |
|
项目 |
普通螺纹 |
|
|
B防溅型接线盒 |
代号 |
2MB4 |
2MB6 |
铸
铝 |
|
A |
M16×1 |
M12×1 |
|
B |
M20×1.5 |
|
|
B防水型接线盒 |
代号 |
3MB4 |
3MB6 |
铸
铝 |
|
A |
M16×1 |
M12×1 |
|
B |
M20×1.5 |
|
|
隔爆型接线盒 |
代号 |
4MA3 |
4MA4 |
铸
铝 |
|
|
|
|
常温绝缘电阻
装配铂热电阻的常温绝缘电阻应不小于100MΩ。
装配铜热电阻的常温绝缘电阻应不小于50MΩ。
常温绝缘电阻的试验电压为10～100V DC。
热响应时间
|
保护管直径(mm) |
,,
保护管材质 |
热响应时间t0.5（S） |
|
铂
热
电
阻 |
Ø12 |
碳钢：20
不锈钢：0Cr18Ni12Mo2Ti
不锈钢：1Cr18Ni9Ti |
30～90 |
|
Ø16 |
|
锥型保护管 |
不锈钢： 1Cr18Ni9Ti |
90～180 |
|
铜热电阻Ø12 |
黄铜：H62 碳钢：20
不锈钢：1Cr18Ni9Ti |
＜180 | 四、装配式热电阻产品命名方式
|
