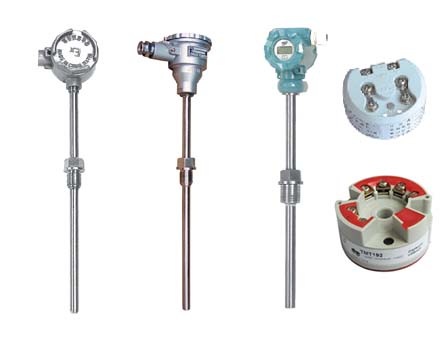

一体化热电偶温度变送器（以下简称温度变送器）由热电偶和信号转换器组成、信号转换器安装在热电偶传感器的冷端接线盒内，把热电偶传感器检测到的电压信号直接转换成4～20mA电流输出。结构简单，安装、使用、维修方便，是新一代温度检测、控制仪表，深受广大设计人员和用户的欢迎。目前已广泛用于石油、化工、冶金、电站、轻工等部门，与调节器、记录仪表、计算机等配套使用，组成各种测量控制系统。

   根据使用场合的的不同分为隔爆型和普通型，根据输出功能的不同，分为带现场显示和不带现场显示。用户可根据使用场合和配套仪表的要求选择适当的规格型号。

隔爆型温度变送器经国家级仪器仪表防爆安全监督检验站测试合格，可在爆炸性气体环境中使用。

一体化热电偶温度变送器工作原理
热电偶或热电阻传感器将被测温度转换成电信号，再将该信号送入变送器的输入网络，该网络包含调零和热电偶补偿等相关电路。经调零后的信号输入 到运算放大器进行信号放大，放大的信号一路经V/I转换器计算处理后以4－20mA直流电流输出；另一路经A/D转换器处理后到表头显示。变送器的线性化电路有两种，均采用反馈方式。对热电阻传感器，用正反馈方式校正，对热电偶传感器，用多段折线逼近法进行校正。一体化数字显示温度变送器有两种显示方式。LCD显示的温度变送器用两线制方式输出，LED显示的温度变送器用三线制方式输出。
一体化热电偶温度变送器主要技术参数
1、输入信号：热电偶：K、E、J、B、S、T、N。智能型温度变送器的输入信号可通过手持器和PC机任意设置；
2、输出信号：在量程范围内输出4－20mA直流信号，与热电偶或热电阻的输入信号成线性或与温度成线性。智能型温度变送器输出4－20mA直流信号同时叠加符合HART标准协议通信；隔离式温度变送器：输入与输出相隔离，隔离电压500V，增加了抗共模干扰能力，更适合与计算机连网使用；
3、基本误差：0.5%FS、0.2%FS、智能型0.2%FS；
4、接线方式：二线制
5、显示方式：四位LCD显示现场温度，智能型四位LCD可通过PC机或手持器设定使之显示现场温度、传感器值、输出电流和百分比例中的任一种参数；
6、工作电压：普通型号12V-35V，智能型12V-45V，额定工作电压为24V
7、允许负载电阻：500Ω（24VDC供电）；极限负载电阻R（max）=50(Vmin-12),例如在额定工作电压24V时，负载电阻可在0-600Ω范围内选择使用。
8、工作环境：a:环境温度-25-+80℃（常规型）
-25-+70℃（数显型）
-25-+75℃（智能型）
b:相对湿度：5%-95%
c:机械振动f≤50Hz, 振幅≤0.15mm
d:无腐蚀气体或类似的环境；
9、 环境影响系数：δ≤0.05%/℃。

一体化热电偶温度变送器测量范围

接线盒外形尺寸

型号命名方式
