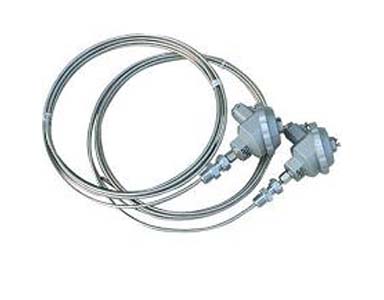

一、铠装热电偶概述
单点多点铠装热电偶是本公司精心设计制造并符合国际电工委员会(IEC）标准新一代系列产品，是为化工（化肥工业合成塔、反应罐）、冶金、石化、燃气行业特别设计的专用传感器。使用本产品时用户需自备外保护管，否则只能测量常压和非腐蚀性介质。
多点铠装热电偶有多支多点铠装热电偶和单支多点铠装热电偶两种。单支多点铠装热电偶为本公司引进国外先进工艺生产。产品是在一根外护管内组装多支独立铠装绝缘式热电偶，再将整支产品外护管经拉制等工艺打到用户要求的外径而成。产品外径通常为Ф6-Ф8mm。使用本产品时用户需自备外保护管，否则只能测量常压和非腐蚀性介质；产品不能大幅度弯曲，以防损毁内部铠偶。
二、铠装热电偶原理
铠装热电偶的工作原理是，两种不同成份的导体两端经焊接，形成回路，直接测温端叫工作端，接线端子端叫冷端，也称参比端。当工作端和参比端存在温差时，就会在回路中产生热电流，接上显示仪表，仪表上就会指示出热电偶所产生的热电动势的对应温度值。铠装热电偶的热电动势将随着测量端温度升高而增长，热电动势的大小只和热电偶导体材质以及两端温差有关，和热电极的长度、直径无关。铠装热电偶的结构原理是，是由导体、高绝缘氧化镁、外套 1Cr18Ni9Ti不锈钢保护管，经多次一体拉制而成。铠装热电偶产品主要由接线盒、接线端子和铠装热电阻组成基本结构，并配以各种安装固定装置组成。分绝缘式和接壳式两种。
三、铠装热电偶基本技术指标
|
类别（代号） |
分度号 |
套管外径（ d） |
常用温度（℃） |
最高使用温度（℃） |
允许偏差△ t |
|
测温范围（℃） |
允差值 |
|
镍铬—康铜WREK |
E |
≥φ 3 |
600 |
700 |
0～700 |
± 2.5℃或
± 0.75%t |
|
镍铬—镍硅WRNK |
K |
≥φ 3 |
800 |
950 |
0～900 |
± 2.5℃或
± 0.75%t |
|
铜—康铜WRCK |
T |
≥φ 3 |
350 |
400 |
<-200 |
未作规定 |
|
-40～350 |
± 1℃或
± 0.75%t |
注 :1、t为被测温度的绝对值
2、T型分度号产品需与厂方协商订货
热响应时间
在温度出现阶跃变化时，热电偶的输出变化至相当于该阶跃变化的50%所得的时间称为热响
应时间，用τ0.5表示。
绝缘电阻
当周围空气温度为 20±1.5℃，相对湿度不大于80%时，绝缘型铠装热电偶的偶丝与外套管
之间的绝缘电阻值应符合下表的规定。
|
偶丝直径（ mm） |
试验电压（ V-DC） |
绝缘电阻（ MΩ.m ） |
|
1.5 |
50±10% |
≥ 1000 |
|
>1.5 |
500±10% |
≥ 1000 |
可挠度
可挠曲率半径不小于其外径的5倍。
热响应时间
|
热响应时间
τ 0.5秒
套管直径
（ mm） |
接壳式 |
绝缘式 |
|
3.0 |
0.6 |
1.2 |
|
4.0 |
0.8 |
2.5 |
|
5.0 |
1.2 |
4.0 |
|
6.0 |
2.0 |
6.0 |
|
8.0 |
4.0 |
8.0 |
外径和名义长度标准规格
|
外径 d（mm） |
|
φ 8 |
φ 6 |
φ 5 |
φ 4 |
φ 3 |
|
50 |
50 |
50 |
50 |
50 |
|
75 |
75 |
75 |
75 |
75 |
|
100 |
100 |
100 |
100 |
100 |
|
150 |
150 |
150 |
150 |
150 |
|
200 |
200 |
200 |
200 |
200 |
|
250 |
250 |
250 |
250 |
250 |
|
300 |
300 |
300 |
300 |
300 |
|
400 |
400 |
400 |
400 |
400 |
|
500 |
500 |
500 |
500 |
500 |
|
750 |
750 |
750 |
750 |
750 |
|
1000 |
1000 |
1000 |
1000 |
1000 |
|
|
1250 |
1250 |
1250 |
1250 |
|
|
1500 |
1500 |
1500 |
1500 |
|
|
2000 |
2000 |
2000 |
2000 |
|
|
|
2500 |
2500 |
2500 |
|
|
|
3000 |
3000 |
3000 |
|
|
|
4000 |
4000 |
4000 |
|
|
|
|
5000 |
5000 |
|
|
|
|
7500 |
7500 |
|
|
|
|
10000 |
10000 |
|
|
|
|
|
15000 |
注：1、￠3绝缘式铠装热电偶名义总长L，不得大于10000mm。
2、外径d≤￠5mm，并有防溅式或防水接线盒的产品，用户在安装时请注意，热电偶露出设备部份必须加装支架等辅助支承，增加刚度，确保坚固，防止接线盒来回摇振，损坏热电偶。 |
