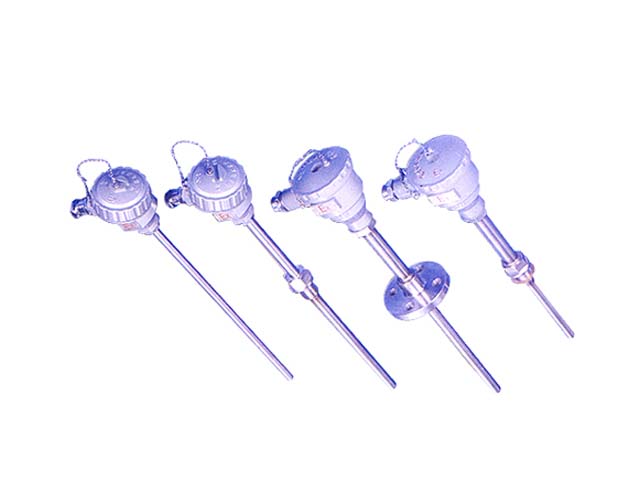

一、隔爆热电偶概述
工业用隔爆热电偶作为温度测量和控制的传感器与显示仪表配套，以直接测量和控制生产过程中的气体、液体和蒸汽的温度。
我厂生产的化工专用隔爆热电偶产品防爆性能按国家颁布的“爆炸性环境用防爆电器设备”标准设计制造，热电特性符合国际IEC标准，并经国家仪器仪表防爆安全监督站测试合格.
隔爆热电偶的结构、原理与装配方式基本相同，主要区别是隔爆产品接线盒（外壳）在设计上采用高强度铝合金压铸而成，并具有足够的内部空间，壁厚和机械强度，橡胶密封圈的热稳定性均符合国家防爆标准。所以当接线盒内部的爆炸性混合气体发生爆炸时，其内压不会破坏接线盒，而由此产生的热能不能向外扩散--传爆。只要用户严格遵守产品使用规则，产品就能达到可靠的防爆效果。
普通隔爆热电偶概要按符合国际IEC标准的最新防爆规格GB3836设计。
采用两腔式隔爆结构，更换测温元件简便，使用安全可靠。
防爆标志dⅡBT4，适用于ⅡB级以下，引燃温度T4以上，含爆炸气体场所的温度测量。
铠装防爆热电偶概要保护管与测量元件为分离式结构，可快速更换测温元件，进行不停机抢修。
保护管形式和材料多样，可满足高压，高温和强腐蚀介质的测温需要。
测温芯与保护管底采用弹簧压紧，既减小热惯性又提高了防震性能。
采用铠装元件，耐压、抗震，工作稳定可靠。
防爆标志dⅡBT4，iaⅡCT4，适用于Ⅱ级以下，引燃温度T4以上，含爆炸性气体场合的温度测量。
二、隔爆热电偶工作原理
防爆热电偶是利用间隙隔爆原理，设计具有足够强度的接线盒等部件，将所有会产生火花，电弧和危险温度的零部件都密封在接线盒腔内，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰和温度传不到腔外，从而进行隔爆。
爆炸性混合物分级分组举例
|
类 |
引燃温度（℃）与组别 |
|
和 |
T1 |
T2 |
T3 |
T4 |
T5 |
T6 |
|
级 |
T＞450 |
450≥T＞300 |
300≥T＞200 |
200≥T＞135 |
135≥T＞100 |
100≥T＞85 |
|
ⅡA |
乙烷、丙烷、丙酮、苯乙烯、甲苯、苯、氨、一氧化碳、二甲苯、乙酸 |
乙烷、乙醇、丙烯、丁醇、乙酸、乙脂、丙醇、氯乙烯 |
戌烷、已烷、癸烷、庚烷、辛烷、汽油、环已烷 |
乙醛 |
|
亚硝酸乙脂 |
|
ⅡB |
焦炉煤气、环丙烷 |
环氧乙烷、乙烯、1，3丁二烯 |
硫化氢 |
|
|
|
|
ⅡC |
水煤气、氢 |
乙炔 |
|
|
二硫化碳 |
| |
