一、装配式热电偶概述

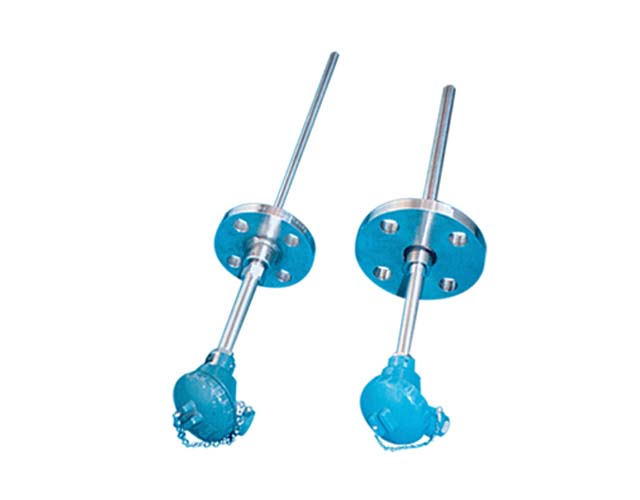

WR系列工业用装配式热电偶作为温度测量传感器 ,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统,用以直接测量或控制各种生产过程中0-1800℃范围内的流体、蒸汽和气体介质以及固体表面等温度。
装配式热电偶是由两种不同成分的导体两端接合成回路时,当两接合点温度不同时，就会在回路内产生热电流。如果热电偶的工作端与参比端存在有温差时，显示仪表将会批示出热电偶产生的热电势所对应的温度值。
装配式热电偶的热电动热将随着测量端温度升高而增长，它的大小只与热电偶材料和两端的温度有关、与热电极的长度、直径无关。
各种热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要成分组成．
二、 装配式热电偶主要特点
测量范围大、使用寿命长、安装使用方便
三、装配式热电偶主要技术参数
产品执行标准
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
四、装配式热电偶测温范围及允差
|
品 种 |
产品型号 |
分度号 |
允差等级 |
使用温度范围(℃) |
|
镍铬—镍硅 |
WRN |
K |
±2.5℃
或
±0.75%|t| |
-200～1200 |
|
镍铬硅—镍硅 |
WRM |
N |
-200～1300 |
|
镍铬—铜镍 |
WRE |
E |
-40～800 |
|
铁—铜镍 |
WRF |
J |
-200～750 |
|
铜—铜镍 |
WRC |
T |
±1℃或±0.75%|t| |
-200～350 |
|
铂铑10—铂 |
WRP |
S |
±1.5℃
或
±0.25%|t| |
0～1300 |
|
铂铑13—铂 |
WRQ |
R |
0～1300 |
|
铂铑30—铂铑6 |
WRR |
B |
600～1700 |
|
钨铼3—钨铼25 |
WRW |
WRe3/25 |
±1.5%|t| |
0～2300 |
注：测温范围仅对偶丝所言，而热电偶的使用温度与分度号、保护管材料及被测介质等因素有关，导致同一分度号的热电偶将只能适应某一测温范围，且S、R、B型不适合在水蒸气和还原性气氛中使用。
高精度和测负温产品须协议供货。
五、装配式热电偶保护管外径及长度规格
|
保护管 |
长度L (mm) |
|
直径 |
材质 |
|
Ø16、Ø20 |
金属 |
300 350 400 450 550 650 900 1150 1650 2150 2650 |
|
Ø16 |
非金属 |
300 350 400 450 550 650 900 1150 1650 2150 |
|
Ø25 |
非金属 |
550 650 900 1650 2150(注：二硅化钼长度无2150) |
|
Ø35 |
非金属 |
550 650 900 1150 |
|
直角形保护管 |
500×500 750×750 500×750 750×500 |
|
锥形保护管 |
225 250 300 350 400 |
注：插入长度（不注明）l=L-150mm。
六、装配式热电偶热响应时间
|
保护管直径（mm） |
保护管材质 |
热响应时间t0.5（S） |
|
Ø16 |
金属 |
≤240 |
|
金属 |
≤180 |
|
Ø20 |
金属 |
≤240 |
|
Ø25 |
非金属 |
≤300 |
|
锥形保护管 |
金属 |
七、装配式热电偶测量端结构
● 接线盒种类
● 安装固定型式
|
固定螺旋 |
保护管 |
尺寸(mm) |
公称压力(MPa) |
|
直径d |
碳钢20
/
1Cr18Ni9Ti |
M |
H |
S |
Do |
|
Ø16 |
M27×2 |
32 |
32 |
Ø40 |
098
/
9.8 |
|
Ø20 |
M33×2 |
35 |
36 |
Ø48 |
|
固定螺旋 |
锥形 |
不锈钢
/
1Cr18Ni9Ti |
M33×2 |
33 |
36 |
Ø48 |
14.7 |
|
活动固定 |
保护管 |
D1 |
D2 |
Do |
do |
H |
h |
公称压力(MPa) |
|
直径d |
材质 |
|
Ø16 |
HT10-26 |
Ø54 |
Ø70 |
- |
Ø6 |
- |
- |
常压 |
|
Ø20 |
|
固定法兰 |
Ø16 |
碳钢20
/
1Cr18Ni9Ti |
Ø65 |
Ø95 |
Ø45 |
Ø14 |
19 |
3 |
0.9
/
6.4 |
|
Ø20 |
Ø75 |
Ø105 |
Ø55 |
● 产品命名方式
|
