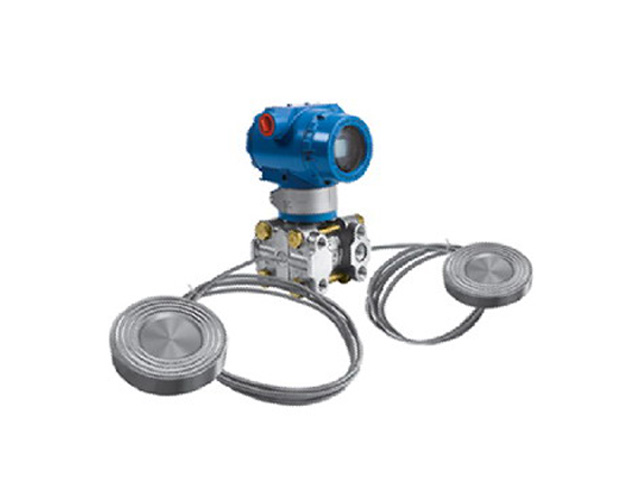

【产 品 名】AYT3851DP/GP双法兰液位变送器 马上订购
【详细内容】



AYT3851DP/GP变送器带上远传密封装置后,就成为AYT3851DP/GP远传差压/压力变送器。
AYT3851DP/GP
远传差压/压力变送器,可避免被测介质直接和变送器的隔离膜片接触,它适用于下面几种情况:
1
、被测介质对变送器接头和敏感元件有腐蚀作用时;
2
、需要将高温被测介质与变送器隔离时;
3
、被测介质中有固体悬浮物或高粘度易堵塞变送器接头和压力容室时;
4
、被测介质用引压管引出易固化或结晶时;
5
、更换被测介质需要冲洗而不容交混时;
6
、必须保持卫生条件,防止污染时
AYT3851DP/GP
型带远传密封装置的远传差压/压力变送器,仍具有AYT3851DP/GP型差压/压力变送器的各种特点。
提供多种结构材料,远传装置组件焊接结构,可靠性强。充液腔低容积设计,减少温度影响,根据用户要求内充DC200系列硅油使用温度-40~+149℃;高温硅油使用温度-15 ~315℃
远传装置工作压力上限是用户选择远传装置的额定值;工作压力不低于3.5kPa(绝对压力)。
对腐蚀介质的选择隔离膜片材料参见附录,仅作用户选用时参考。

AYT3851DP/GP型带远传装置的差压/压力变送器外形尺寸图



AYT3851DP/GP远传差压/压力变送器远传装置形式有四种:
1
1191PFW扁平式远传装置(标准3″、工作压力2.5MPa
2
1191RTW型螺纹安装式远传装置(最大工作压力10MPa
3
1191RFW型法兰安装式远传装置
4
1191EFW型插入筒式远传装置(标准3″4″,工作压力2.5MPa

选型方式

AYT3851DP

远传差压变送器

AYT3851GP

远传压力变送器



代码

量程范围KPa

3

 0-1.37.5

4

 0-6.237.4

5

 0-31.1186.8

6

 0-117690

7

 0-3452068

8

 0-117690



代码

 输出

N

 普通模拟型:(输出:420mA

G

 常规智能型:(输出:420mA

S

 标准智能型:(输出:420mAHART总线协议)

Z

 数字化智能型:(输出:420mA全数字化传感器,自带通讯键盘)



代号

法兰材料

法兰材料

22

316SST

316SST



代号

 附加功能

S1

 一个远传装置



S2

 二个远传装置





















代码

 选项

M1

 0-100%线性指示表

M3

 3位半LCD显示表

M4

 智能表显示

B1

 万能安装支架

d

隔爆型dⅡBT4

i

本安型iaⅡCT6

定货须知

1)变送器型号可根据选型规格表按需要确定。

2)选型规格表中的数字、符号必须填写清楚、准确无误。

3)如有正负迁移,必须注明迁移量数值。

4)差压变送器如需配三阀组,需另行注明。

5)选购远传变送器时,还应根据不同远传法兰选型表按需确定。

6)如果远传变送器要在真空场合和高温场合下使用,订货时要特殊标明。

7)接触介质O形密封环的材料有丁腈橡胶和氟橡胶等。

8)无特殊注明,出厂时灌充液为硅油
