AYTLD-A

备注

电源/信号输出

1、两线制 DC24V 4~20mA/HART  2、三线制 DC24V 4~20mA

编程器

Y、带     N、不带

量程（mm）

密封/过程温度

P、普通密封/-40~150℃  G、高温密封/-40~230℃带散热片

工作压力

0、常压  1、1.6 MPa  2、2.5 MPa  3、4.0 MPa

天线延长管

1、 无   2、200mm   3、300mm   4、 400mm

连接方式(HG20594-97)/天线型式/材料

A、用户要求

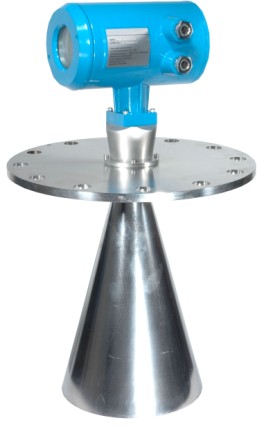

B、法兰DN80 PN1.6， 喇叭天线75mm/不锈钢

C、法兰DN100 PN1.6，喇叭天线95mm/不锈钢

D、法兰DN150 PN1.6，喇叭天线145mm/不锈钢

E、法兰DN200 PN1.6，喇叭天线195mm/不锈钢

F、法兰DN250 PN1.6，喇叭天线240mm/不锈钢

防爆

P、标准型(非防爆)   I、本安型(ExiaⅡC T6)  F、隔爆型（ExdIICT6）

AYTLD-B

备注

接线方式

1、两线制 DC24V 4~20mA/HART  2、三线制 DC24V 4~20mA

编程器

Y、带   N、不带

容器接管长度

1、50mm  2、100mm  3、200mm  4、250mm   5、300mm

法兰形式

1、碳钢法兰   2、不锈钢法兰   3、PP翻边法兰   4、PTFE翻边法兰

法兰规格（HG20594-97）

1、DN50 PN1.6， 2、DN80 PN1.6  3、DN100 PN1.6， 4、DN150 PN1.6

天线材料/工作温度

A、PP/-40~80℃ B、PTFE/-40~230℃

防爆

P、标准型(非防爆)  I、本安型(ExiaⅡCT6)  F、隔爆型（ExdIICT6）

接线方式

1、两线制 DC24V 4~20mA/HART  2、三线制 DC24V 4~20mA

编程器

Y、带   N、不带

容器接管长度

1、50mm  2、100mm  3、200mm  4、250mm   5、300mm

过程连接

G、螺纹G1-1/2  N、螺纹1-1/2NPT

天线材料/工作温度

A、PP/-40~80℃ B、PTFE/-40~230℃

防爆

P、标准型(非防爆)  I、本安型(ExiaⅡCT6)  F、隔爆型（ExdIICT6）

AYTLD-C

备注

接线方式

1、两线制 DC24V 4~20mA/HART  2、三线制 DC24V 4~20mA

编程器

Y、带   N、不带

容器接管长度

1、50mm  2、100mm  3、200mm  4、250mm   5、300mm

过程连接

G、螺纹G1-1/2  N、螺纹1-1/2NPT

天线材料/工作温度

A、PP/-40~80℃ B、PTFE/-40~230℃

防爆

P、标准型(非防爆)  I、本安型(ExiaⅡCT6)  F、隔爆型（ExdIICT6）
