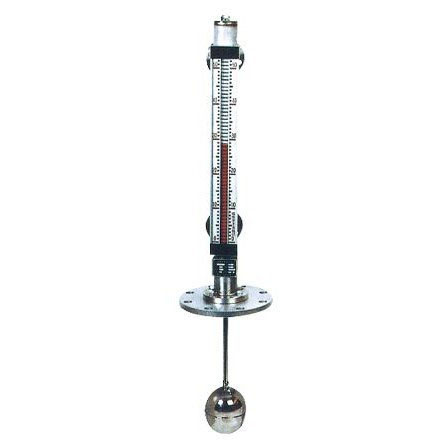

顶装式磁翻板液位计直接安装于容器顶部，通过浮球随液面（或界面）的上下移动带动磁性连杆上下移动，由磁性连杆内的磁钢利用磁耦合原理驱动磁性翻板指示器，用红蓝两色（液红气蓝）明显直观地指示出工艺容器内的液位或界位，可远距离传送和实现自动控制。UFDZ系列顶装式磁翻板液位计主要由本体部分、就地指示器、远传变送器及上、下限报警器等几部分组成。
顶装式磁翻板液位计技术参数：

1.测量范围：0-4000mm

2.公称压力：1.0MPa;1.6MPa;2.5MPa;4.0MPa

3.公称通径：DN150

4.工作温度：-40~80℃

5.测量精度：±10mm

6.介质密度：液位：ρ≥0.5g/cm3

                    界位：ρ1-ρ2≥0.25g/cm3

7.接液材质：1Cr18Ni9Ti

8.法兰标准：JB82-59（液位计法兰：平面或凸面法兰）

9.伴热夹套接头：ZG1/2“（内螺纹）

10.上、下限报警器：输出信号：一常开、二常闭（或二常开、二常闭订货时请注明）

11.环境温度：-20~40℃

12.工作温度：-40~120℃

13.测量精度：±10mm

14.工作寿命：≥105

15.防护等级：IP65

16.电源引入口：M20×1.5（内螺纹）

17.防爆形式、防爆标志:

18.隔爆型:dIIBT4

19.本质安全型:iaIICT5
