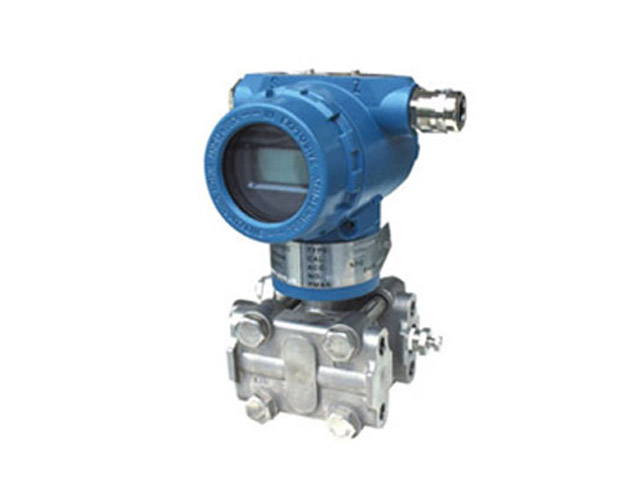

AYT3851AP型绝对压力变送器，可以实现对除气系统，蒸馏塔、蒸发器和结晶器等的绝对压力测量，允许在10MPa下的过压。
使用对象：液体、气体和蒸气。
|
AYT3851AP |
绝对压力变送器 |
|
|
|
|
|
4 |
0-6～40KPa |
|
5 |
0-40～250KPa |
|
6 |
0-0.16～1MPa |
|
7 |
0-0.4～2.5MPa |
|
8 |
0-1.6～10MPa |
|
|
代号 |
功能 |
|
N |
普通模拟型：（输出：4～20mA） |
|
G |
常规智能型：（输出：4～20mA） |
|
S |
标准智能型：（输出：4～20mA带HART总线协议） |
|
Z |
数字化智能型：（输出：4～20mA全数字化传感器,自带通讯键盘） |
|
|
代号 |
结构材料 |
|
法兰接头 |
排气/排液阀 |
隔离膜片 |
灌充液体 |
|
J1 |
316不锈钢 |
316不锈钢 |
316不锈钢 |
硅油 |
|
J2 |
316不锈钢 |
316不锈钢 |
哈氏C-276 |
|
J3 |
316不锈钢 |
316不锈钢 |
蒙乃尔 |
|
J4 |
316不锈钢 |
316不锈钢 |
钽 |
|
|
|
|
|
|
|
|
|
代号 |
精度 |
|
Q1 |
0.2%FS |
|
Q2 |
0.5%FS |
|
|
代号 |
电气连接接头 |
|
L1 |
M20X1.5内螺纹 |
|
L2 |
1/2NPT内螺纹 |
|
|
代号 |
附加选项 |
|
M1 |
0～100%线性指示表头 |
|
M3 |
数字显示表头 |
|
B |
万能安装支架 |
|
D0 |
泄放阀在压力室中部 |
|
D1 |
侧面泄放阀在压力室上部 |
|
D2 |
侧面泄放阀在压力室下部 |
|
C0 |
1/2〃锥管内螺纹接头 |
|
C1 |
1/2〃引压接头及后部焊接引压管φ14（供货时含C0） |
|
C2 |
丁字形螺纹接头M20X1.5 |
|
d |
防爆型EXdIICT5 |
|
I |
本安型EXiaIICT6 |
|
|
定货须知
1）变送器型号可根据选型规格表按需要确定。
2）选型规格表中的数字、符号必须填写清楚、准确无误。
3）如有正负迁移，必须注明迁移量数值。
4）差压变送器如需配三阀组，需另行注明。
5）接触介质O形密封环的材料有丁腈橡胶和氟橡胶等。 6）无特殊注明，出厂时灌充液为硅油 |
