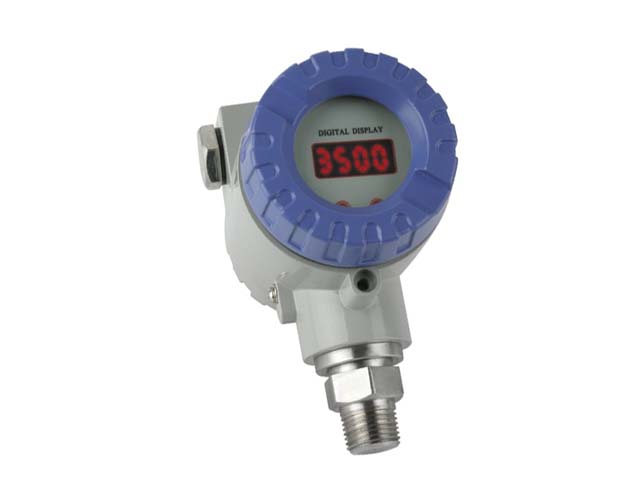

AYT2088防爆压力变送器是专为高爆炸危险场所设计的,在液体或气体介质的绝压、表压、差压-100KPa 至100MPa之间能提供稳定而精确的测量.它采用焊接工艺将德国HELM现成的多晶硅薄膜传感元件与外壳焊连接为一体,,可快速地按规定定制,以适应不同用户的个性化需求,且保持了HELM原装压力传感芯片的所有特点。内置放大电路,结构形式多种多样,可配备M20×1.5或G1/2内螺纹防爆软管接头。 AYT2088防爆压力变送器性能好,体积小,设计灵活,与传统防爆变送器相比,具有很高的性能价格比,且使用寿命长,广泛应用于油田、矿井、化工、电力、锅炉、天然气等领域。
AYT2088-i 型压力变送器为本安防爆型压力变送器 ,防爆标志为:Ex iaⅡCT5;与重复使用式安全限能器或齐纳式安全栅配套使用,性能稳定可靠。 AYT2088-d型压力变送器为隔爆型压力变送器,防爆标志为:Ex dⅡCT6
AYT2088-id型为本安隔爆型压力变送器防爆标志为:Ex iaⅡCT5、Ex dⅡCT6,在安装使用时无需加装安全栅,简单方便且安全可靠。
AYT2088防爆压力变送器产品特点 ◆本安和防爆认证:Ex iaⅡCT5、 Ex dⅡCT6 ◆测量范围:-100KPa~ 0~200Pa~200MPa
◆表压,绝压,差压可选 ◆采用防爆式原装HELM多晶硅薄膜芯片,性能稳定可靠,使用寿命长 ◆电源反极性及过电压保护 ◆防爆设计,结构形式多种多样,安全可靠 ◆抗干扰强,抗振性强,优良的长期稳定性
性能参数
测量范围 |
-100KPa~0 ~200Pa ~5KPa...100MPa |
过载能力 |
2倍满量程压力(其中100MPa的产品过压为1.1倍满量程压力) |
压力类型 |
表压、绝压、差压 |
测量介质 |
与316不锈钢兼容的气体或液体 |
综合精度
(非线性、重复型、迟滞) |
±0.1%FS |
±0.25%FS |
±0.5%FS |
长期稳定性 |
典型:±0.1%FS/年 |
最大:±0.2%FS/年 |
零点温度漂移 |
典型:±0.02%FS/℃ |
最大:±0.05%FS/℃ |
满度温度漂移 |
典型:±0.02%FS/℃ |
最大:±0.05%FS/℃ |
工作温度 |
-20~ 85℃ 特殊可 -40~ 125℃ |
补偿温度 |
-20 ~ 60℃ |
|
|
|
|
|
供电范围 |
12~36VDC(一般24VDC) |
信号输出 |
4~20mA/1~5VDC/0~5VDC/0.5~4.5VDC |
负载电阻 |
≤(U-15)/0.02 Ω |
绝缘电阻 |
大于2000MΩ(100VDC) |
振动影响 |
在机械振动频率20Hz~1000Hz内,输出变化小于0.1%FS |
重量 |
约0.5公斤 |
响应时间 |
≤1 ms |
选型表
型号 |
AYT2088 |
防爆压力变送器 |
量程范围 |
A |
0-5kPa~20KPa |
B |
0-20kPa~70KPa |
C |
0-70kPa~350KPa |
D |
0-200kPa~700KPa |
E |
0-700kPa~3.5MPa |
F |
0-2.0MPa~7MPa |
G |
0-7MPa~35KPa |
H |
0-20MPa~100MPa |
精度等级 |
Ⅰ |
0.1% |
Ⅱ |
0.25% |
Ⅲ |
0.5% |
输出信号 |
E |
4--20mA DC 两线制 |
K |
1--5V DC 三线制 |
S |
智能型 |
M |
用户约定 |
压力连接 |
R |
标准型(M20×1.5) |
P |
齐平膜 |
O |
按用户尺寸加工 |
其他选项 |
i |
本安型iaⅡCT6 |
d |
隔爆型DⅡBT4 |
M2 |
数字液晶指示表 |
M3 |
数码管数字指示表 |
Z |
带阻尼调整 |
Q |
迁移 |
A |
绝压测量 |
F |
负压测量 |
C |
陶瓷传感器 |
S |
散热器及过程连接件 |
Y |
用户约定 | |
