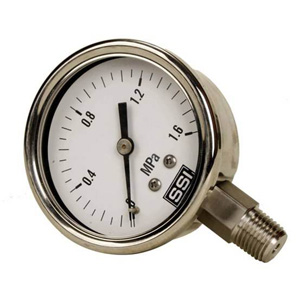

Y-B不锈钢压力表结构原理 不锈钢压力表由导压系统（包括接头、弹簧管、限流螺钉等）、齿轮传动机构、示数装置（指针与度盘）和外壳（包括表壳、表盖、表玻璃等）所组成。外壳为气密型结构，能有效地保护内部机件免受环境影响和污秽侵入。对于在外壳内充液（一般为硅油或甘油）的仪表，能够抗工作环境振动较剧和减少介质压力的脉动影响。 Y-B不锈钢压力表主要技术指标 · 标度范围、精确度等级 型 号 标度范围MPa（Hg~Psi） 精度度等级 Y-60B-F Y-60B-FZT 0~0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4.6、 10、16、25、40、60、100、160、250 -0.1~0、0.15、0.3、0.5、0.9、1.5、2.4、 2.5 Y-100B-F Y-100B-FZT Y-150B-F Y-150B-FZT 0~0.06、0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、10、16、25、40、60、100、160、250 -0.1~0、0.06、0.15、0.3、 0.5、0.9、1.5、2.4 （-30″~0.15、30、60、100、150； 0~15、30、60、100、200、300、400、600、800、1000、1500、2000、 3000、4000、6000、10000） 1.6     注：括号内的标度范围和精度等级仅供特殊订货。 Y-B不锈钢压力表型号表示 使用环境温度：-25~70℃（外壳内充液） -40~70℃（外壳内不充液） 温度影响：不大于0.4%/10℃（使用温度偏离20±5℃） 抗工作环境振动：V·H·4级（外壳内充液） V·H·3级（外壳内不充液） 外壳防护等级：IP64 重量：0.2kg （Y-60B-F） 0.6kg （Y-100B-F） 1.0kg （Y-150B-F） · 导压系统及外壳等材质 零件名称 材 料 牌 号 Y-60B Y-100B、Y-150B 接 头 0Cr18Ni9（304） 0Cr17Ni12Mo2（316） 弹簧管 0Cr18Ni9 Ti（321） 0Cr17Ni12Mo2（316） 外 壳 0Cr18Ni9 D d0 d1 H1 H2 L L1 L2 接头螺纹d 60 76 4.5 ≤60 / 14 36 66 M14×1.5；各种1/4″ 100 116 4.8 ≤100 ≤35 20 50 98 M20×1.5； 各种 1/2″；各种3/8牙
