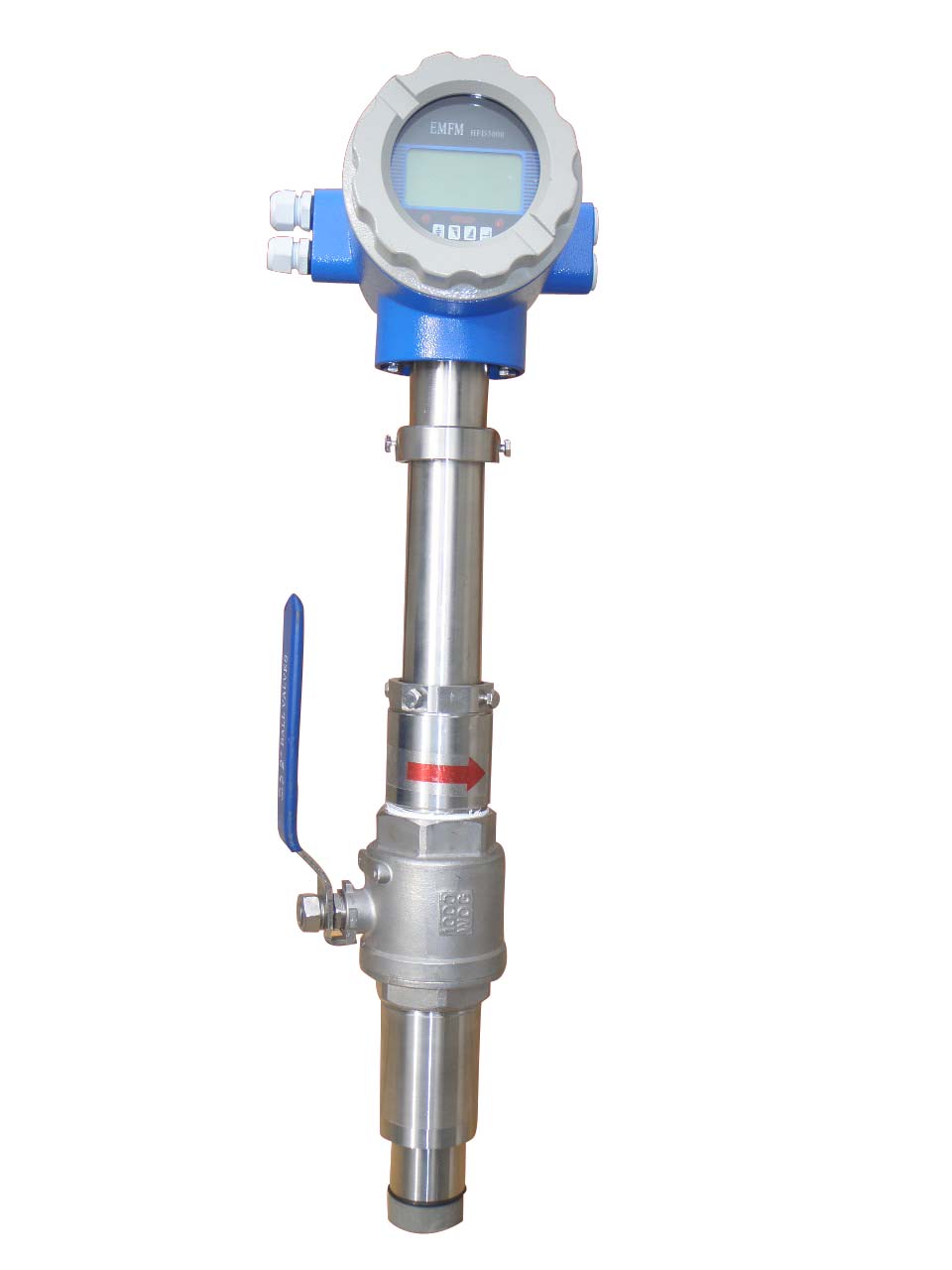

一、插入式球阀丝扣连接电磁流量计概述：
    插入式电磁流量传感器和电磁流量转换器配套成插入式电磁流量计，插入式电磁流量计连接方式分为插入式球阀丝扣连接电磁流量计和插入式球阀法兰连接电磁流量计，主要用来测量输送管道内各种导电液体的体积流量。
二、插入式球阀丝扣连接电磁流量计具有以下特点：
    ◆ 传感器内无活动部件，结构简单，工作可靠。
    ◆ 插入式结构可在低压或带压情况下不停水方便的安装、拆卸。因此非常适用于现有管道的流体测量和便于仪表的维护、修理。
    ◆ 测量精度不受被测介质的温度、压力、密度、粘度、电导率（只要电导率大于5µs/cm）等物理参数变化的影响。
    ◆ 传感器几乎无压力损失，能量损耗极低。
    ◆ 较一般电磁流量计的制造成本和安装费用低。特别适于大中径管道流量测量。
    ◆ 采用先进的低频方波励磁。零点稳定，抗干扰能力强，工作可靠。
    ◆ 流量测量范围大。被测量管道内的满量程流速可以1m/s至10m/s任意设定，输出信号与流量呈线性关系。
    ◆ 流量计不仅有0~10mA
    ◆DC或4~20mA
    ◆DC标准电流输出，同时还1~5kHz频率输出
    由于插入式电磁流量计具有上述一系列优点，因而，已被广泛应用于化工、化纤、冶金、化肥、造纸、给排水、污水处理等工业部门和农业灌溉水计量的导电液体流量测量和生产过程的自动控制。
三、插入式球阀丝扣连接电磁流量计产品的型式和组成：
    产品的型式为插入式。与管道通过安装底座、球阀和压紧螺母、定位螺钉连接。传感器测量分测量管型和平面电极型两种结构型式。测量管型传感器适于测量清洁介质；平面电极型适于测量介质中含有其它杂质的液体流量测量。
四、插入式球阀丝扣连接电磁流量计主要技术性能：
    4.1 适于测量管道通径： 200~2000mm；
    4.2 流速测量范围：0~1至0~10m/s，满量程在1~10m/s范围内连续可调。
    4.3测量精确度当满量程流速>1m/s时，±1.5%。
    4.4被测介质导电率：大于50μs/cm。
    4.5工作压力： 1.6Mpa。
    4.6电极材料： 含钼不锈钢0Cr118Ni12Mo2Ti、哈式合金c-276、钛Ti等。
    4.7测量管（测量头）材料： ABS
    4.8被测介质最高温度： ABS60℃
    4.9外壳防护等级：符合GB-08-84标准IP68的有关规定。
    4.10传感器输出信号： 0.209mVp-p/1m/s。
    4.11传感器与转换器之间信号最大的传输距离50m（特殊要求请与厂方联系）
    4.12流量计输出信号： 直流电流：0~10mA负载电阻为0~1kΩ；4~20mA负载电阻为0~500Ω；
频 率：1~5KHz负载电阻为250~1.2kΩ。
