一、概述

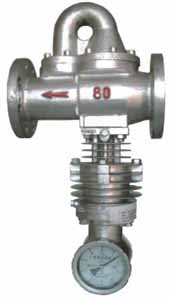

AYT旋翼式蒸汽流量计是测量蒸汽流量的专用仪表，可精确测量过热蒸汽和饱和蒸汽的累积流量，通过计数器表盘直接读出通过此表的全部质量（重量）。适用于石油、化工、轻工、冶金、纺织、食品、医药等行业。
二、工作原理
蒸汽进入AYT旋翼式蒸汽流量计后，一部分为孔板所节流，另一部分则经喷嘴喷射在叶轮上，从而带动转子轴转动，由于阻尼液的作用，使转子轴以本身的转矩和阻尼叶片的制动转矩相平衡的转速旋转，并带动计数器指针转动。由于流经喷嘴部分的流量与总流量基本成正比，因此通过测出喷嘴部分流量，即可知道流经旋翼式蒸汽流量计的总流量。
三、AYT旋翼式蒸汽流量计特点
计量成本低、测量范围宽、可抗拒突然流量上限 200% 的蒸汽流量、直接读数、寿命长、使用维修方便。
四、主要技术参数
| 仪表型号 |
LFX-2.5 |
LFX-05 |
LFX-08 |
LFX-10 |
| 公称通径 |
DN25 |
DN50 |
DN80 |
DN100 |
| 最大压力 |
1.0MPa |
1.6MPa |
1.6MPa |
1.6MPa |
| 介质最高温度 |
220℃ |
240℃ |
240℃ |
240℃ |
| 测量范围 |
27～266kg/h |
133～2090kg/h |
265～4175kg/h |
660～8350kg/h |
| 精度等级 |
2.5级(试验孔板),4级(更换孔板或压力调整后) |
五、安装尺寸
| 公称通径 |
公称压力 |
法兰型式 |
法兰(GB9119.8-88) |
| 外径 |
螺孔中心圆 直径 |
螺栓孔直径×孔数 |
厚度 |
| DN25 |
1.0MPa |
平焊 |
115 |
85 |
14×4 |
16 |
| DN50 |
1.6MPa |
平焊 |
165 |
125 |
18×4 |
20 |
| DN80 |
1.6MPa |
平焊 |
200 |
160 |
18×8 |
20 |
| DN100 |
1.6MPa |
平焊 |
220 |
180 |
18×8 |
22 | |
