一、概述：

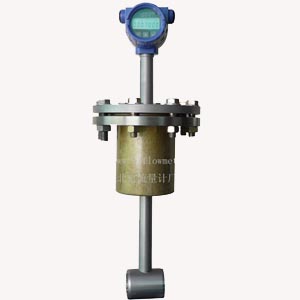

    插入式涡轮流量传感器AYTLWC-Q、AYTLWC-QB（切向型）、AYTLWC-Z、AYTLWC-ZB（轴流式）（以下简称传感器）与显示仪表组成插入式涡轮流量计。可对DN200~DN1400管道源水和净水进行瞬时流量及累计总量的计量。
型号中字母含义：L—流量
                W—涡轮流量传感器系列
                C—插入式传感器
                Q—切向式涡轮传感器
                Z—轴流式涡轮传感器
                B—不停水装、拆型（带截止阀）
    随着工农业的发展和城市人口增长，大口径管道水流量计量的作用日益突出。插入式涡轮流量传感器——轴流式和切向式——是针对不同使用条件研制的。两种传感器有共性也有各自特点。
二、产品特点：
    结构简单，信噪比高，抗干扰（尤其是振动干扰）能力强。用户易于掌握使用及维修技术。尽管传感器中有转动部件，但由于采用了新型耐磨，减磨材料，能确保足够长的使用寿命。即使在特殊情况下（如管道中较大异物造成损坏）需要更换叶轮，由于精确的制造技术，可保证仪表系数不变。
    作为插入式传感器，自身造价低，在管道中几乎不产生压力损失，而且冬季无需供热保温，因此它又是一种节能型仪表。
    B型传感器在装、拆时，不需停水，因而在设计管网时，不需旁路管道，这样表井空间可大大缩小，因而基础投资及日后维护费可减少。
    性能好，适用性强。作为涡轮流量计，重复性好，使用可靠。
    Q型传感器更适用于源水，叶轮在转动过程中可随时将挂上的悬浮物甩掉。
    Z型传感器使用流量范围宽，下限流速较低，更适用于洁净的自来水等。（详见表1、表2）
三、基本参数
    使用条件
    （1）针对传感器上游不同扰流器件，在传感器上、下游应有不同长度的直管段。（详见表3）
    （2）管道内必须满管，无大量气体。
    （3）注意管道内洁净，尤其是Z型传感器，其上游应有可靠的过滤装置。
流量范围：                         表1

传感器上游扰流器件种类	上游需直管段口径倍数	下游需直管段口径倍数
渐缩管，锥角18～36°	10	5
闸阀，全开	15	5
渐扩管，锥角14～28°	25	5
90°弯头、T型三通	25	5
多个90°弯头，在同一平台上	25	5
多个90°弯头，不在同一平台上	50	5
