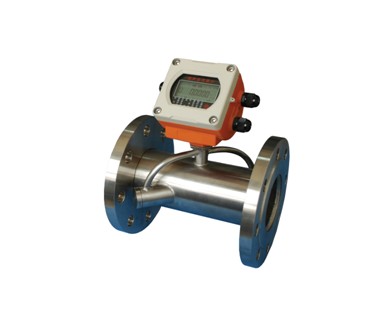

产品说明：
- 超声波热量表传输距离远 组网快捷
一次表与二次表传输距离可达1000米以上，组网十分方便、快捷。这种传输方式抗干扰能力强，解决了分体式超声波热量表
专用电缆成本高、抗干扰能力差、传输距离短等问题
- 测量范围大
选用不同型号的传感器 , 可实现口径 DN15 ～ DN6000mm 管道流量的测量
- 支持中英文菜单
不同版本的流量表 , 可支持中文或英文菜单 , 方便快捷
- 可靠性高
采用低电压、多脉冲发射电路，测量精度、使用寿命及可靠性大幅提高
- 强大的记忆功能
日累积可记录前64天,月累积前32个月(2年),并且增加了年月日记录内容。年月日累积数据都可以通过MODBUS协议读出
超声波热量表主要应用：
- 水媒热力管网系统中，主管网、换热站、楼宇主管道的热量测量
- 水媒中央空调系统中，主管网、泵站、楼宇主管道的冷量测量或冷/热复合测量
- 工业系统中的液体流量测量
- 连接方式：螺纹连接
法兰连接
- 积算仪：通用
- 温度传感器：精密配对的铂金属电阻Pt100和Pt500可选
流量传感器结看构：
- 看不见任何可动部件，绝对没有磨损
- 一体化?shy;合金铸造，轻松维护
- 静态测量，拒绝阻塞，长寿命，稳定可靠
- 螺旋形声道设计，测量更加精确
- 防污设计，信号自诊断，不受水流状态和水质的影响
- 测量动态范围可达1：1000
- 传感器和积算仪分体设计，自由拆卸，方便安装和读数
超声波热量表技术参数：
|
项目 |
代码 |
明细 |
|
标称流量 |
qp |
3.5 |
6 |
10 |
15 |
25 |
40 |
60 |
m3/h |
|
测量精度范围 |
|
1:100 |
1:100 |
1:100 |
1:100 |
1:100 |
1:100 |
1:100 |
|
|
最大流量 |
qs |
7.0 |
12 |
20 |
30 |
50 |
80 |
120 |
m3/h |
|
最小流量 |
qi |
35 |
60 |
100 |
150 |
250 |
400 |
600 |
l/h |
|
启动流量 |
|
14 |
24 |
40 |
60 |
100 |
160 |
240 |
l/h |
|
qp时的压损
(110/190mm) |
△p |
65 |
190 |
120 |
120 |
70 |
120 |
140 |
mbar |
|
△p=1bar的流量
(110/190mm) |
Kv |
14 |
14 |
28 |
42 |
95 |
115 |
160 |
m3/h |
|
连接尺寸 |
|
G11/4
DN25 |
G11/4
DN25 |
G2
DN40 |
DN50 |
DN65 |
DN80 |
DN100 |
|
|
测量管长 |
|
260 |
260 |
300 |
270 |
300 |
300 |
360 |
mm |
|
公称压力 |
PN |
1.6MPa(PN16)
2.5MPa(PN25) |
2.5MPa(pn25) |
1.6MPa(PN16)
2.5MPa(PN25) |
|
额定工作
温度范围 |
|
10-130℃ |
|
最高工作
温度范围 |
tmax |
150℃(持续2000小时) |
|
安装位置 |
|
无要求 |
|
精度等级
EN1434(class2) |
|
2+0.02qp/q
% qp/q
max.4% at qi | |
