一、概述

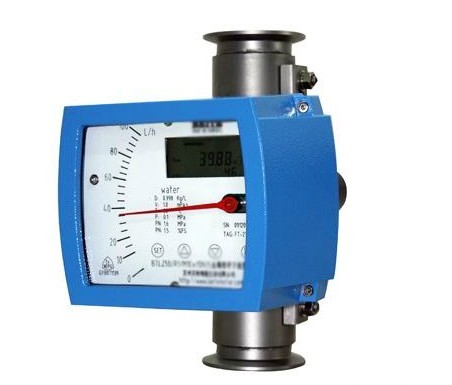

AYT250系列卫生型金属管浮子流量计是适用于测量液体和气体的金属结构浮子流量计。浮子在流体和浮力作用下向上运动，与浮子重量平衡后，通过磁耦合传到刻度盘指示相应流量，可带输出4-20mA电信号。
坚固结构设计的AYT250系列卫生型金属管浮子流量计可广泛应用于复杂，恶劣环境条件及各种介质的流量测量过程中。
防护等级：1P65
材质：不锈钢 PTFE
工作压力：1.6-4.0MPa
环境温度:-25℃- +65℃
全不锈钢表壳,铝合金外壳无接触无传动机构ESK变送器4-20mA电信号输出,二线制电感式限位开关
二、技术参数
|
通径
(mm) |
流量范围 |
压力损失KPa |
|
水L/h |
空气m3/h |
水 |
空气 |
|
常规型 |
防腐型 |
常规型/防腐型 |
常规型 |
防腐型 |
|
15 |
2.5-25
4.0-40
6.3-63
10-100
16-160
25-250
40-400
63-630 |
2.5-25
4.0-40
6.3-63
10-100
16-160
25-250
40-400 |
0.07-0.7
0.11-1.1
0.18-1.8
0.28-2.8
0.48-4.8
0.7-7.0
1.0-10.0
1.6-16.0 |
6.5
6.5
6.6
6.6
6.8
7.0
8.6
11.1 |
5.5
5.5
5.6
5.6
5.8
6.1
7.3 |
7.1
7.2
7.3
7.5
8.0
10.8
10.0
14.0 |
|
25 |
100-1000
160-1600
250-2500
400-4000 |
63-630
100-1000
160-1600
250-2500 |
3-30
4.5-45
7-70
11-110 |
7.0
8.0
10.8
15.8 |
5.9
6.0
6.8
9.2 |
7.7
8.8
12.0
19.0 |
|
50 |
630-6300
1000-10000
1600-16000 |
400-4000
630-6300
000-10000 |
18-180
25-250
40-400 |
8.1
11.0
17.0 |
6.8
9.4
14.5 |
8.6
10.4
15.5 |
|
80 |
2500-25000
4000-40000 |
1600-16000
2500-25000 |
60-600
80-800 |
8.1
9.5 |
6.9
8.0 |
12.9
18.5 |
|
100 |
6300-63000 |
4000-40000 |
100-1000 |
15.0 |
8.5 |
19.2 |
|
150 |
20000-100000 |
|
600-3000 |
19.2 |
|
20.3 |
|
三、产品选型
型号规格表
|
AYT250 |
金属管浮子流量计 |
|
|
代号 |
指示器 |
|
Z |
基本型指示器 |
|
D |
远传型指示器 |
|
|
代号 |
公称通径 |
|
-15 |
DN15 |
|
-25 |
DN25 |
|
-40 |
DN40 |
|
-50 |
DN50 |
|
-80 |
DN80 |
|
-100 |
DN100 |
|
-150 |
DN150 |
|
|
代号 |
结构形式 |
|
/ |
下进上出 |
|
H1 |
左进右出 |
|
H2 |
右进左出 |
|
AA |
侧进侧出 |
|
LA |
底进侧出 |
|
S |
螺纹连接 |
|
M |
快速接头连接 |
|
|
代号 |
本体材质 |
|
R1 |
321不锈钢 |
|
R4 |
304不锈钢 |
|
R6 |
316不锈钢 |
|
R6L |
316L不锈钢 |
|
Hc4 |
哈C合金 |
|
Ti |
钛 |
|
F |
内衬F46(PTFE) |
|
|
代号 |
指示器类型 |
|
M7 |
线性指示器 |
|
M9 |
非线性指示器（就地指针显示瞬时流量） |
|
|
代号 |
组合功能 |
|
ESK |
24VDC；远传4-20mA标准电流信号 |
|
ESK-Z |
24VDC；远传4-20mA；现场LCD显示瞬时及累计流量 |
|
ESK-D |
现场锂电池供电；LCD显示瞬时及累计流量 |
|
K1 |
带一上线报警点信号 |
|
K2 |
带下上线报警点信号 |
|
K12 |
带一上线和一下线报警点信号 |
|
|
代号 |
防爆类型 |
|
Ex |
本安防爆 |
|
Exd |
隔爆 |
|
|
代号 |
测量介质分类 |
|
L |
液体 |
|
G |
气体 |
|
|
代号 |
增加功能 |
|
T |
测量管带有保温/隔热夹套 |
|
HT |
测量介质温度大于120°高温 |
|
夹套连接法兰标准为:GB/T9119 PN1.6 DN15
六、安装形式 流量计垂直安装，流量计中心线与铅垂线的夹角不超过5°，在流量计的上游须保证五倍公称通径的入口直管段，下游保证250mm出口直管段。如果介质中含有固体杂质，应在流量计上游加装过滤器；如果介质中含有铁磁性物质，应在流量计的上游安装磁过滤器。为了便于维护和清洗且不影响生产，建议安装旁通管路。为了避免由于管道引起的流量计变形，安装法兰必须与仪表同轴并且相互平行，并适当地支撑管道以避免管道振动和减小流量计的轴向负荷，测量系统中控制阀应安装在流量计的下游。用于测量气体时，应保证管道压力不小于5倍流量计的压力损失，以使浮子稳定工作。
七、附件
可为用户提供前后直管段、配对法兰、磁过滤器、气体阻尼装置等附件。如果介质中含有铁磁性颗粒，就应在流量计入口处安装磁过滤器。磁过滤器中装有以螺旋方式排列的磁棒，以最大限度地减小压力损失，每个磁棒均由PTFE聚四氟乙稀包裹，防止介质的腐蚀。
磁过滤器的结构见图：
磁过滤器结构 衬PTFE磁过滤器结构
八、限位开关报警装置
限位开关报警装置在指示器中的部分由感应头、铝片等组成，感应头被安装在能被指针轴上的铝片切割的位置，通过改变感应头的位置可以任意设定限位值。感应头输出信号给金属转子流量指示控制仪。
技术参数
1.供电电源：24V AC±10%
2.功耗：≤3W
3.工作温度：-25℃～60℃
4.输出触点容量：24VAC 3A
接线图
报警点的改变须打开前盖,松开刻度盘上的小指针的螺钉,调整到需要的位置后,再将螺钉紧固,最后装好前盖。
十、设计选用及订货须知
1.根据测量流体是气体或液体,正确远用气体或液体金属管浮子流量计。
2.被测流体无腐蚀性选用普通型，有腐蚀性选用耐腐型。
3.订货时请注明被测介质名称、流量、管道通径及工作压力、温度、密度、粘度等情况。我公司根据用户提出的密度等进行刻度修正，制作特殊的流量标尺。
4.根据被测流体的测量范围、应用场合等选择合适型号的规格品种。如有特殊要求的流量计，请来公司或来函与销售部联系。 |
